DM15A型精密水平运动系统
发表时间：2016-03-15预览次数：7719次返回列表

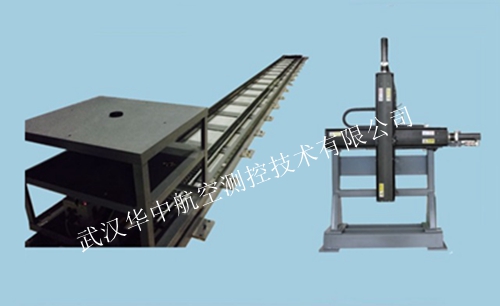

精密水平运动系统包括一维滑轨，二维调节支架，两个运动小车和控制系统。
其中，目标安装在二维调节支架上，整个二维调节支架安装在运动小车1上；
天线安装在转台上，转台安装在运动小车2上。控制系统可以同时控制小车1、
小车2、二维扫描架进行横向和纵向运动，运动的速度、加速度可以设置。
|
序号 |
技术指标 |
范围 |
|
1 |
承重 |
10kg |
|
2 |
承载平面尺寸 |
0.3m×0.3m |
|
3 |
承载平面水平度 |
0.1mm/1m |
|
4 |
Y轴直线度 |
0.1mm/1m |
|
5 |
Y-Z轴垂直度 |
0.1mm/600mm |
|
6 |
二维运动中心高 |
2m |
|
7 |
两轴有效行程 |
0.6m |
|
8 |
运动速度 |
0.01m/s～0.1m/s |
|
9 |
运动速度控制精度 |
1mm/s |
|
10 |
位移控制精度 |
0.2mm |
|
11 |
位移测量精度 |
0.1mm |
|
12 |
可通过总线远程控制 |
|
