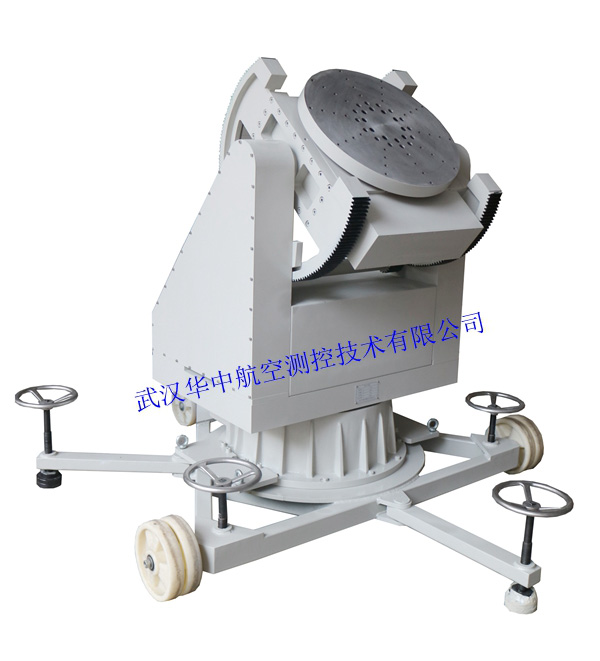

TT18D型三轴天线测试转台
发表时间：2019-10-29预览次数：7227次返回列表
天线转台技术指标
|
序号 |
项目 |
指标 |
||
|
|
|
上方位 |
俯仰位 |
下方位 |
|
1 |
弯矩 |
580kg·m |
580kg·m |
580kg·m |
|
2 |
耐受扭矩 |
250kg·m |
580kg·m |
280kg·m |
|
3 |
速度 |
500deg/min |
90deg/min |
450deg/min |
|
4 |
精度 |
0.025deg |
0.025deg |
0.025deg |
|
5 |
最大驱动回差 |
0.05deg |
0.05deg |
0.05deg |
|
6 |
行程范围 |
连续 |
±95deg |
连续 |
|
7 |
旋转关节 |
DC-40GHz |
无 |
DC-40GHz |
|
8 |
垂直负荷 |
2000kg |
||
|
9 |
转台自重 |
750kg |
||
