TS19A型微钻水平运动系统

发表时间:2020-09-29预览次数:6258次返回列表

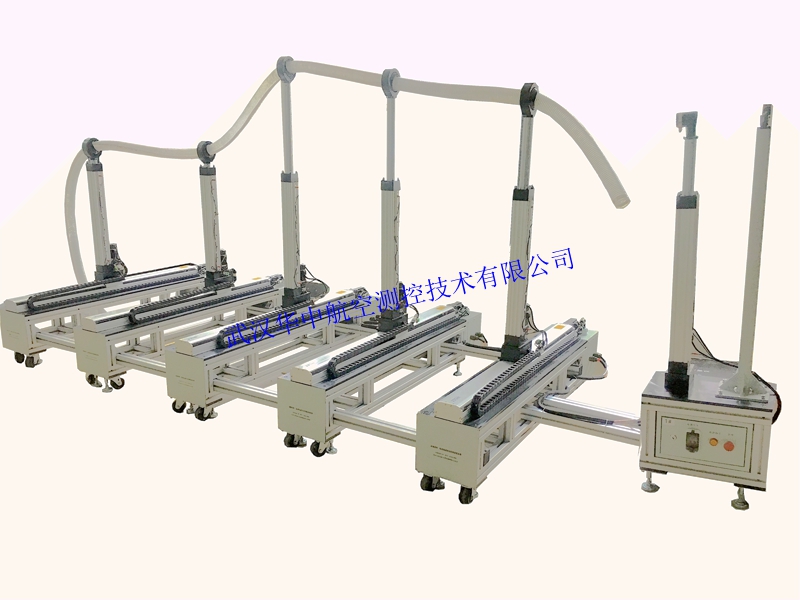

微钻水平运动系统和微钻托举系统主要用于模拟测试小尺寸钻杆在多种工况下钻杆水平轨迹控制特性。系统顶部安装软管结构用于钻探轨迹的模拟,在水平和垂直两个方向调整软管对应点的位置坐标,改变软管的弯曲曲率半径,实现钻探轨迹的设定,达到模拟钻杆的运动轨迹的目的。



序号

项目

设计指标

1

数据处理

软件部分能将历史数据保存在数据库中

2

水平运动系统

水平方向驱动结构有5套,彼此间距600mm,水平方向运动行程1.14m,精度0.045mm

3

托举系统

垂直方向驱动结构有6套,垂直方向运动行程0.5m

4

轨迹实验要求

轨迹实验系统能与轨迹测量系统(由甲方提供)进行联调,并实现轨迹参数的检测(井斜角、方位角和深度)
