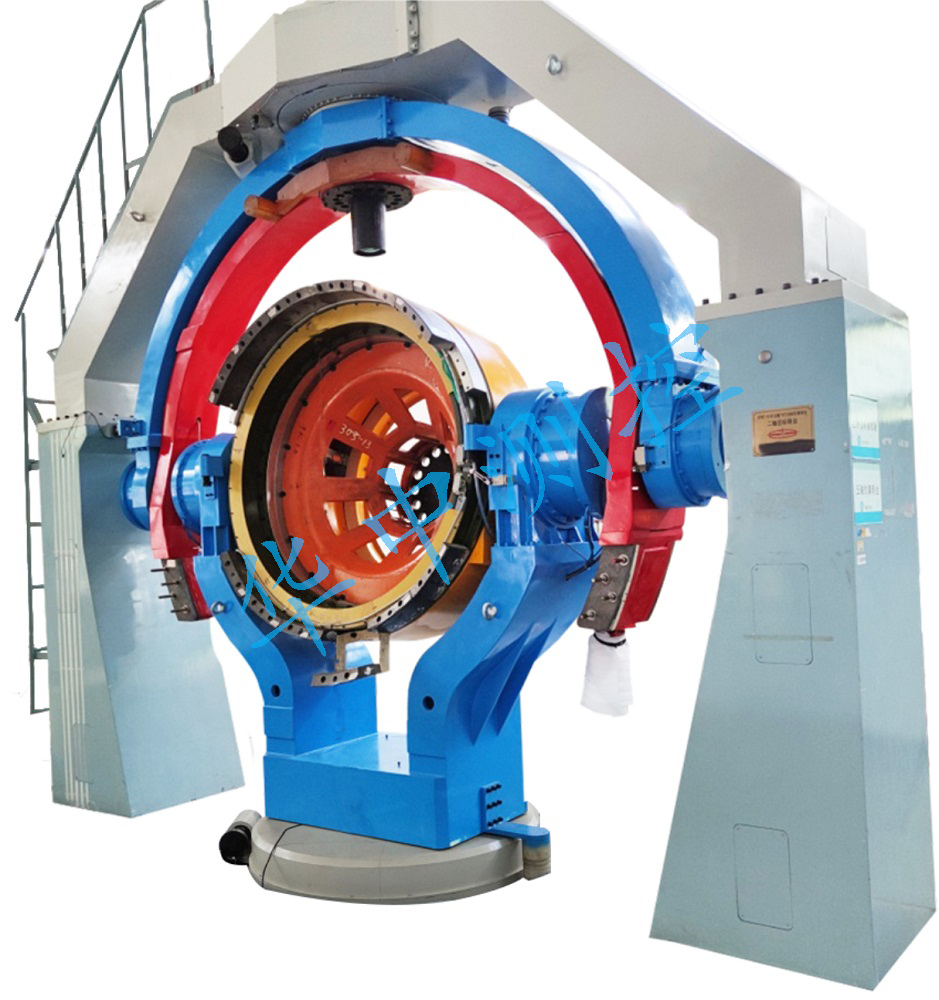

MT20A型五轴转台

发表时间:2021-12-13预览次数:4941次返回列表


序号

指标名称

三维仿真转台

二轴目标运动转台

横滚

俯仰

方位

俯仰

方位

1.

负载重量

280kg

50kg

2.

负载尺寸

Φ390×1500mm

Φ300×800mm

3.

定位精度

±15

±15

±15

±3

±3

4.

角度范围

±150°

±70°

±70°

±70°

±90°

5.

角速度范围

0.01~165°/s

0.01~75°/s

0.01~65°/s

0.01~51°/s

0.01~51°/s

6.

速率精度

0.7%

0.7%

0.7%

/

/

7.

速率平稳性

0.08%

0.08%

0.08%

/

/

8.

最大角加速度

450°/s²

230°/s²

120°/s²

50°/s²

50°/s²

9.

控制系统带宽

3Hz

3Hz

2Hz

1Hz

1Hz

10.

角位置显示分辨率

0.9

11.

角速度显示分辨率

0.01°/s

12.

角加速度显示分辨率

0.01°/s²

13.

五轴位置度

Φ0.5mm球内

14.

五轴垂直度

10

15.

设备自重

38000kg

16.

设备外形

4800×2500×5000mm
